Medidor de dioxido de carbono CO2 en silo bolsa

Principio de funcionamiento

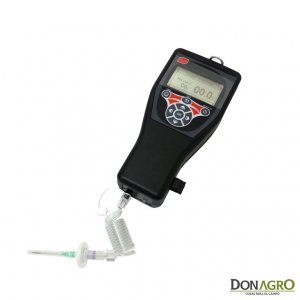

El equipo portátil CARBIAN toma una muestra de gas del interior del silo bolsa a través de una aguja hipodérmica y mide la concentración de gas CO2.
El valor de concentración de CO2 se almacena de forma ordenada en la memoria interna de CARBIAN.
En conjunto con el valor de CO2 se guarda el establecimiento o zona donde se encuentra el silo, el número de silo y la posición física en el silo de donde se tomó la muestra de gas.
A su vez cada muestra tiene una fecha y hora, tipo de grano ensilado y usuario que la tomó.
Los datos al ser descargados a la computadora pueden ser ordenados y graficados según los parámetros anteriores, lo que permite un rápido análisis de riesgo de conservación de grano.

Porque monitorear el CO2 en silo bolsas

Según INTA - PRECOP, se estima que más del 50% de los silos bolsa de Argentina exhiben problemas de conservación y deterioro del grano.
El 8% del grano almacenado presenta pérdidas de calidad y/o deterioro totales.
Analizando la concentración de CO2, es posible deducir si hay problemas de deterioro orgánico.
Una mayor concentración de CO2 indica actividad biológica elevada.
La estrategia de control de calidad del grano consiste en realizar un seguimiento intensivo a las bolsas que tengan mayor concentración de CO2 y que por lo tanto presentan mayor riesgo de conservación.

Ventajas del sistema

• Detecta actividad biológica y focos de deterioro incluso antes de que los daños sean visibles en el grano.
• Correlación directa entre el nivel de CO2 y la actividad biológica del silo a diferencia de la medición de temperatura que no es aplicable al silo bolsa.
• No daña al silo bolsa a diferencia del calador de celdas separadas que además requiere de mucha mano de obra.
• Equipo portátil, preciso y robusto.
• Practicidad y rapidez ya que un sólo operario puede monitorear más de 18 silo bolsa por hora.

Caracteristicas tecnicas:

• Sensor de CO2:
  • Respuesta por debajo de 5 segundos.
  • No necesita calibración.
  • Compensado en temperatura.
• Sistema de Muestreo:
  • No daña la bolsa.
  • Aguja y filtro descartables de bajo costo.
  • Manguera espiralada.
  • Válvulas de seguridad.
• Memoria y Reloj Internos:
  • Almacena de 1.000 a 32.000 muestras.
  • Cada muestra incluye el valor de concentración de CO2, establecimiento o zona, número de silo, posición física de la muestra, fecha y hora, tipo de grano ensilado y usuario.
• Pantalla:
  • Pantalla grafica con retro iluminación para todo tipo de luz ambiente.
  • Amplias dimensiones 70x40mm.
• Carcaza y Teclado:
  • Portátil, ergonómica, estanco.
  • Teclado de membrana estanco.
• Alimentación:
  • Usa 4 pilas AA.
  • Autonomía de más de 1100 muestras (más de 100 silos).
  • Pila de respaldo interna. Mantiene la totalidad de la configuración y datos aún cuando de remueven las baterías AA.
  • El equipo incluye 4 pilas NiMH recargables y cargador de baterías para 220Vca y 12V vehiculo.
• Conexión a PC:
  • USB 2.0 de alta velocidad.
  • Descarga de datos y configuración desde PC.

Incluye

• Cargador de pilas recargables y 4 pilas recargables.
• 9 agujas de repuesto.
• Parches para silo bolsa.
• Cable USB.
• Pen drive.

Aplicación de Software CARBIAN

Sistema multiplataforma. Al conectar CARBIAN a la computadora los datos de las muestras se almacenan en una base de datos que puede ser local y/o remota.
Su interfaz amigable permite observar y analizar con facilidad la información disponible.
Grafica automáticamente con respecto al tiempo la variación de CO2 de un determinado punto del silo bolsa. Al almacenar los datos en forma remota se pueden analizar en un centro de control por personal calificado.

Desde la computadora se pueden configurar y almacenar en el equipo portátil hasta 32 nombres diferentes para cada tipo de grano, zona y usuario.

Inhabilitación de cambio de de fecha y hora desde el equipo, lo que permite controlar al operario en que momento tomo las muestras.
